AP20702 · Antena Base

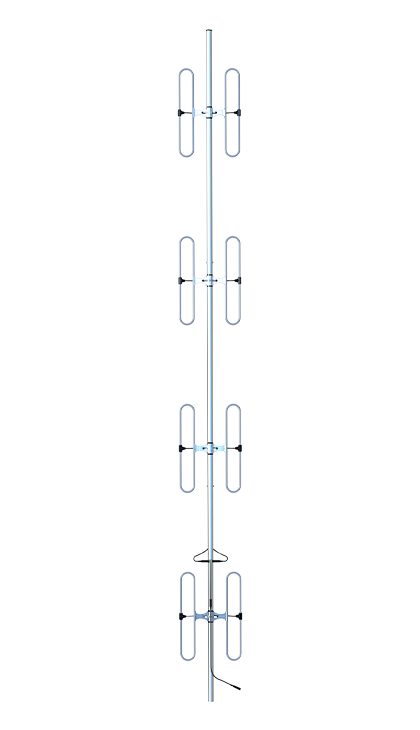

Antena Base VHF Colinear 8 Elementos 155 – 174 MHZ

Cobertura otimizada · Alta performance · Resistente

Ganho Omnidirecional
10,0 dBi
Potência
350 W
Peso
20,16 kg
VSWR
≤1,5:1
Antena Base VHF Colinear 8 Elementos  155 – 174 MHZ

Sobre o produto

A AP20702 é uma antena base que opera na faixa de VHF (155 - 174 MHz) do tipo colineares 8 elementos com dipolo dobrado. Construídas em alumínio e cabo coaxial de alta qualidade. Apresentam diagrama de irradiação com baixo ângulo do lóbulo principal, proporcionando excelente cobertura de sinal e desempenho das estações repetidoras. Esta antena apresenta um divisor de potência de 1:2 operante na faixa de 134 - 174 MHz.

Ficha técnica

Comparar
Modelo
AP20702
VSWR
≤1,5:1
Impedância (Ohms)
50 Ω
Potência Máxima (Watts)
350 W
Ganho Omnidirecional
10,0 dBi
Ganho Bidirecional
8,15 dBi
Peso (Gramas)
20,16 kg
Aterramento
DC ground (curto-circuito em cc)
Ângulo de Meia Potência Omnidirecional Vertical
18,7°
Ângulo de Meia Potência Bidirecional Vertical
18,8°
Ângulo de Meia Potência Bidirecional Horizontal
120,8°
Nível de Lóbulo Lateral Omnidirecional Vertical
-10,7 dB
Nível de Lóbulo Lateral Bidirecional Vertical
-11,8 dB
Diâmetro da Gôndola (mm)
50,8 mm
Diâmetro dos Elementos (mm)
19,05 mm
Comprimento da Gôndola (mm)
6000 mm
Área de Exposição ao Vento (m²)
0,64 m²
Vento de Sobrevivência (km/h)
220 km/h
Vento Operacional (km/h)
110 km/h
Distância Entre Elementos (Centro a Centro)
1505 mm
